胶球输送泵
胶球输送泵
详情

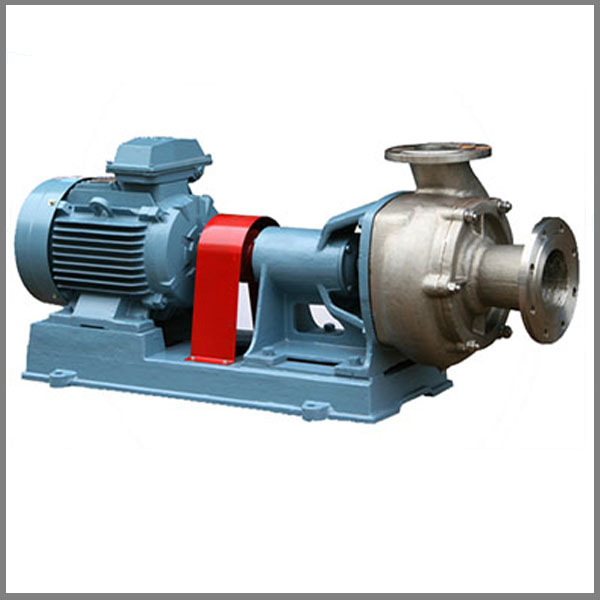

胶球泵

1、简介

胶球泵是胶球清洗装置中胶球不断循环的动力源。由收球网中引出含球的水通过胶球泵后提高压头送入冷却水入口管内。该泵是专用的无障碍离心泵,具有不堵球,不碎球,对球磨损小等特点。用户应根据使用条件的不同,选用流量及扬程参数不同的胶球泵,以确保胶球的正常循环运行。

2、胶球泵技术特性表

型号 流量(m3/h) 扬程(m) 转速(r/m) 轴功率(kw) 吸上真空高度(m) 效率 配用电机
型号 功率KW
125JQ-9 66 9.5 980 2.45 7.2 71.6 Y132M1-6 4
125JQ-12 60 12 1440 3.08 7 65 Y112M-4 4
125JQ-15 90 15 1460 9.24 7.2 70 Y160M-4 11
125JQ-21 100 21 1460 9.24 7.2 70 Y160L-4 15
125JQ-27 108 27 1460 13.5 7.0 60 Y180M-4 18.5
80JQ-39 108 38.8 2900 19 5 55 Y180M-2 22
80JQ-21 108 21.6 2900 9.8 6 70 Y160M2-2 15

3、外形尺寸表

型号 尺寸 H1 H2 L1 L2 L3 L4 L5 L6 L7 L8
125JQ-9 244 290 295 978 172 590 847 170 385 445
125JQ-12 190 230 171 850 132 590 740 140 385 445
125JQ-15 244 290 295 1063 172 590 963 170 385 445
125JQ-21 244 290 295 1063 172 590 963 170 385 445
125JQ-27 310 285 213 1193 235 675 1015 187 465 525
80JQ-21 220 270 169 1003 160 590 920 130 430 490
80JQ-39 220 270 169 1058 167 640 975 130 465 525


注:胶球泵的进出口法兰通径可以采用变径管,来符合管道的连接。
