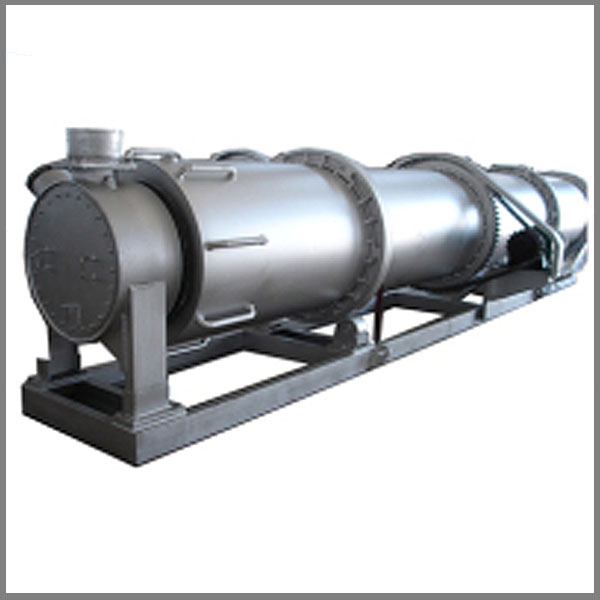

GTL-X系列滚筒环保冷渣机

一、概述

    GTL系列滚筒冷渣机是目前流化床锅炉的热渣冷却系统使用最广泛的设备。该设备由传热滚筒、进渣装置、出渣装置、转动机构、旋转接头和电控装置等组成。

    本系列冷渣机的突出特点是传热效率高，排渣温度适应范围大（40℃-150℃）；滚筒运行安全可靠和便于维修，进渣管通径大、无堵塞；进渣密封完善且其磨损件更换方便；驱动机构采用变频调速以实现设备出力与锅炉渣量的匹配；设有冷却水超温报警、断水停车报警、超压泄放等。

二、规格及参数

    按滚筒直径大小区分，本系列冷渣机现有GTL8C、GTL10C、GTL12C、GTL15C四个规格（图1、图2、图3、图4）。冷渣机长度通常与其出力、出渣温度和在渣进口间距离有关。

下表所列为我公司定型产品的主要技术特性值。

项目  型号GTL8C4×LGTL10C6×LGTL12C10×LGTL15C20×LLmm4000450055006500出力t/h2-44-64-128.5-20冷却水量8-1615-2416-4034-80冷却水压0.2-0.6冷却水质软化水（也可采用工业水，但应定期除垢）电机功率kw2.247.511重量kg448666001003021056

    按驱动电机所在位置区分，冷渣机有左型和右型：站在冷渣机进渣端向出渣端看，电机在筒体左侧者为左型，反之为右型。

    冷渣机规格说明：例如GTL8C-N×LZ（或Y）。其中N是设备出力（t/h），L是进出口距离（mm），Z表示左形，Y表示右型。

三、外形尺寸

    各规格的外形尺寸分别见图1、图2、图3、图4.长度L的数值根据具体的布置、渣量确定。

四、安装事项

    冷渣机平置于承载力不小于600kgf/m2的地面上，无需地脚螺栓，只需在冷渣机底座四角处地面设预埋铁，待冷渣机就位后在预埋铁上电焊防止水平移动的挡铁。

    当左右两型冷渣机并排贴近布置时，为便于检修与调试，应使其驱动电机在外侧，即左型冷渣机放置在左侧，右型冷渣机放置在右侧。

    冷却水应采用软化水。一般水压不大于0.6Mpa，压力高于0.6Mpa时需非标设计。出风口短管法兰与引风管焊接。

五、其它

    订货时注明冷却渣量、冷却水质参数、进出渣口距离。
