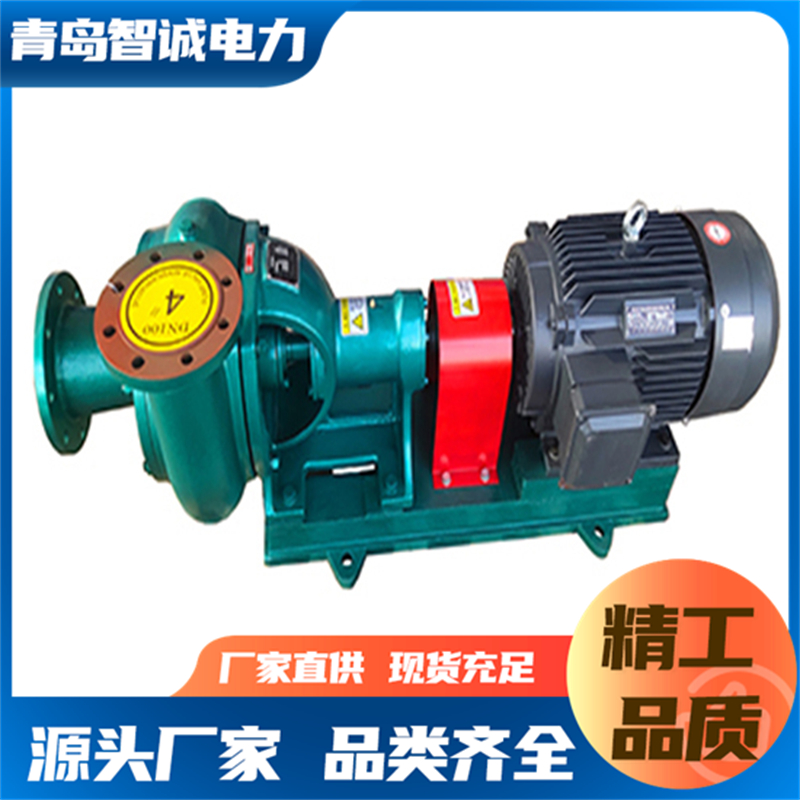

胶球泵是胶球清洗装置中胶球不断循环的动力源。由收球网中引出含球的水通过胶球泵后提高压头送入冷却水入口管内。该泵是专用的无障碍离心泵，具有不堵球，不碎球，对球磨损小等特点。用户应根据使用条件的不同，选用流量及扬程参数不同的胶球泵，以确保胶球的正常循环运行。
胶球输送泵主要零件有泵体、泵盖、轴承箱(或托架)、叶轮、轴等，过流件材质有铸铁、铸钢、304、316L等，适用淡水、海水等水质。泵盖与吸入管铸为一体，呈水平方向，出水口根据需要可旋转90度、180度、270度。泵与电机用牙嵌式联轴器直接连接。从传动方向看时，泵轴为顺时针方向旋转。
型号意义:
例如: 125JQ-27
JQ: 指胶球输送泵
125:指进水口管径为125毫米
27: 指胶球泵总扬程为27米水柱
执行标准:中华人民共和国电力行业标准DL/T581-95凝汽器胶球清洗装置。
胶球泵技术特性表：
|
型号 |
流量(m3/h) |
扬程(m) |
转速(r/m) |
轴功率(kw) |
吸上真空高度(m) |
效率 |
配用电机 |
|
|
型号 |
功率KW |
|||||||
|
125JQ-9 |
66 |
9.5 |
980 |
2.45 |
7.2 |
71.6 |
Y132M1-6 |
4 |
|
125JQ-12 |
60 |
12 |
1440 |
3.08 |
7 |
65 |
Y112M-4 |
4 |
|
125JQ-15 |
90 |
15 |
1460 |
9.24 |
7.2 |
70 |
Y160M-4 |
11 |
|
125JQ-21 |
100 |
21 |
1460 |
9.24 |
7.2 |
70 |
Y160L-4 |
15 |
|
125JQ-27 |
108 |
27 |
1460 |
13.5 |
7.0 |
60 |
Y180M-4 |
18.5 |
|
125JQ-30 |
108 |
30 |
1470 |
13.5 |
7.0 |
60 |
Y180L-4 |
22 |
|
80JQ-39 |
108 |
38.8 |
2900 |
19 |
5 |
55 |
Y180M-2 |
22 |
|
80JQ-21 |
108 |
21.6 |
2900 |
9.8 |
6 |
70 |
Y160M2-2 |
15 |
注：胶球泵的进出口法兰通径可以采用变径管，来符合管道的连接。
